上一期的格誠經緯小百科講了空氣變形加工的背景，相信大家應該有所了解，我們今天就聊聊空氣變形的原理和空氣變形絲的幾何結構，你準備好小本本了嗎？

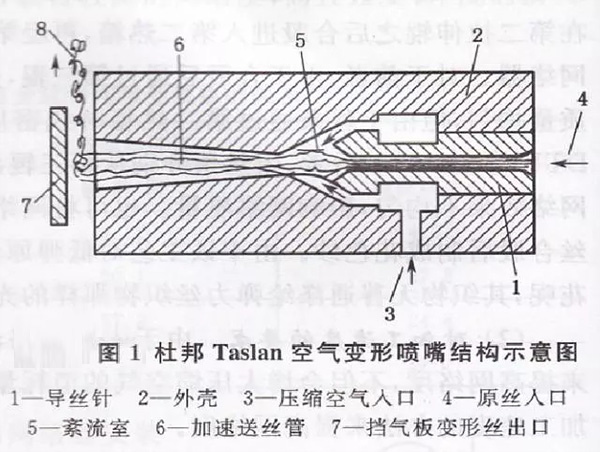

空氣變形主要是通過空氣變形噴嘴來完成的，如下圖。絲條經噴水后進入噴嘴，在噴嘴內受到壓縮空氣氣流噴射而被吹開、吹亂，隨后在加速送絲管——文丘里管中被加速。離開噴嘴前，各根單絲基本都可以保持平行，離開噴嘴時絲條會進行90°的轉折，生成大小不同且彎曲的弧圈。由超喂會出現一定長度的自由絲段，在絲條發(fā)生交纏的同時，在彎折點的上方發(fā)生網絡，形成空氣變形絲的基本結構。根據對產品的不同要求，可在空氣變形機的其他機構進行熱定型或者割絲圈加工，使絲條的表面產生一些類似短纖紗的絨毛。

下面我們再說說空氣變形絲的幾何結構?？諝庾冃谓z比原絲蓬松，手感舒適，具有類似短纖紗的特征，這是長絲表面幾何形態(tài)和絲體結構發(fā)生變化的結果。

1．空氣變形絲的表面幾何形態(tài)

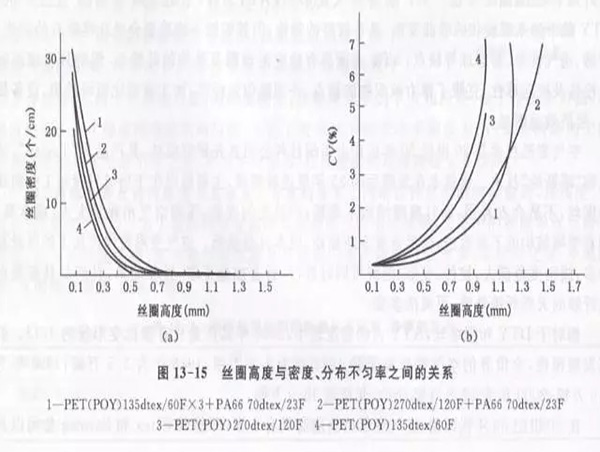

空氣變形絲的表面具有類似膨體紗的毛茸或大小不同的絲圈。毛茸是通過割斷絲圈而形成的，故絲圈大小和分布對空氣變形絲的特性有影響，可用絲圈高度和絲圈密度(單位長度內絲圈出現的次數)來描述空氣變形絲表面的幾何結構。絲圈高度與密度密切相關，見圖2。在圖2中可見，絲圈的密度隨著絲圈高耋的增加而減小。當絲圈高度為0.1～0.4mm時，絲圈高度每增加0.1mm．絲圈密度下降約50%；當絲圈高度在0.5mm以上時，絲圈密度趨近于零。絲圈高度與絲圈分布的均勻性也有關，見圖13-15(b)。絲圈高度小，其分布很均勻；絲圈高度大，離散程度增大。

2．空氣變形絲的絲體結構牲

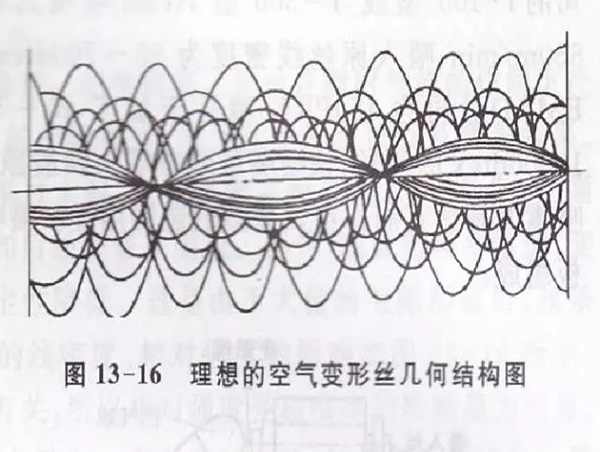

空氣變形絲體結構與網絡絲相似。它也是以高壓氣流產生的紊流作為加捻動力，但是它的氣流有軸向、橫向和旋渦流，噴嘴中的絲條在截面上任意一點所受到的氣流速度均不同，故單絲在紊流中彼此相交形成網絡結構，或為一根纖維以另一根纖維為軸心纏繞而形成錯綜復雜的絲體?？諝庾冃谓z的幾何結構模型如圖13-16所示。

今天的格誠經緯小百科有關于空氣變形的原理和空氣變形絲的幾何結構先講到這啦，知道你們看的還不夠過癮，咱們下期繼續(xù)聊。格誠經緯致力于幫助紡織業(yè)的您從小白變身大佬，讓我們共同學習共同成長。我們是海洋纖維的搬運工，如果您想了解更多有關海藻纖維的信息，點擊右邊的聯系方式。

本文出自青島格誠經緯生物科技有限公司，部分資料來源于網絡，僅供交流，如涉侵權，請聯系我們，若轉載請說明出處及鏈接（http://zhimajie001.cn/index.html）
